圆锥破碎机

圆锥破碎机

型号: OS系列

圆锥破碎机广泛应用在金属矿破碎、非金属矿破碎和建筑骨料破碎等领域。

立即咨询
产品简介
产品组成
产品优势
技术参数
应用案例

圆锥破碎机

OS系列高效弹簧圆锥破碎机是我公司在引进、吸收国外技术的基础上,根据客户的需求,基于层压破碎原理及多碎少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的现代化高性能破碎机。可广泛应用于金属与非金属矿及水泥厂、建筑、砂石、冶金等行业。可以破碎的矿物有铁矿石、花岗岩、石英岩、沙岩、鹅卵石等。

工作原理:OS系列高效弹簧圆锥破碎机主要由传动部、机架部、偏心套部、碗型瓦部、动锥部、支撑套部及调整环部、进料装置等部分组成。其辅助部分由电气系统、稀油润滑系统以及液压清腔系统组成。工作时,由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,动锥轴心线在偏心套的迫动下做旋摆运动,使得破碎壁表面时而靠近又时而离开轧臼壁表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度,经下部排出。

产品组成

西蒙斯系列

产品优势

1、性能高:通过腔型优化设计以及采用合理速度与冲程相结合,使该机型在相同动锥直径的情况下做功最多,从而具有更高的性能和生产能力。

2、产品粒度组成好:采用层压破碎原理,使产品中立方体所占比例明显提高,针片状石子减少,粒级更均匀。

3、稳定性好:当有铁块等非破碎物进入机内时,过铁保护装置会自动将其释放,然后自动复位。过铁保护具有固定的排料口返回点,杂铁通过破碎腔后,能够迅速恢复原有的排料口。

4、清腔方便:如果破碎机在负荷状态下停机,液压清腔系统可迅速清理破碎腔,大大减少了停机时间。

5、可靠性高:采用大直径主轴、重型化主机架以及独立的稀油润滑系统的自动控制系统,保证了设备坚固耐用,运行可靠。

6、维修方便易于操作:所有的部件均能够从上部或侧面拆装,从而定锥和动锥总成均可方便拆出。青铜滑动轴承在高冲击震动破碎环境中能够保持优异的承载性能,并且比滚动轴承更经济、维修更方便。

7、生产成本低:由于生产能力大,可靠性高,维修方便,大大降低了生产成本。

标准型OS系列高效弹簧圆锥破碎机参数

型号动锥直径(mm/inch)腔型喂料口尺寸(mm)出料口可调整范围(mm)产量(t/h)功率(kW)外形尺寸
OSB75900900(3')细型839-2245-91752821x1880x2164
OSB75900900(3')中型9510-2550-125752821x1880x2164
OSB75900900(3')粗型15913-3859-163752821x1880x2164
OSB1601295(4¼')细型10913-31109-1811852800x2342x2846
OSB1601295(4¼')中型18816-31132-2531852800x2342x2846
OSB1601295(4¼')粗型21619-51172-3491852800x2342x2846
OSB2401650(5½')细型18816-38181-3272403911x2870x3771
OSB2401650(5½')中型21322-51258-4172403911x2870x3771
OSB2401650(5½')粗型24125-64299-6352403911x2870x3771
OSB4002134(7')细型25319-38381-7264005200x4300x4700
OSB4002134(7')中型30325-51608-9984005200x4300x4700
OSB4002134(7')粗型33431-64870-14004005200x4300x4700

短头型OS系列高效弹簧圆锥破碎机参数

型号动锥直径(mm/inch)腔型喂料口尺寸(mm)出料口可调整范围(mm)产量(t/h)功率(kW)外形尺寸
oSD75900900(3')细型13413-1327-90752821x1880x2410
oSD75900900(3')中型3363-1627-100752821x1880x2410
oSD75900900(3')粗型5176-1965-140752821x1880x2410
oSD1601295(4¼')细型2964-1636-1631602800x2342x2668
oSD1601295(4¼')中型5486-1682-1631602800x2342x2668
oSD1601295(4¼')粗型70110-25109-2271602800x2342x2668
oSD2401650(5½')细型3575-1390-2092403917x2870x3771
oSD2401650(5½')中型5486-19136-2812403917x2870x3771
oSD2401650(5½')粗型98110-25190-3362403917x2870x3771
oSD4002134(7')细型5115-16190-4084005200x4300x4700
oSD4002134(7')中型95110-19354-5084005200x4300x4700
oSD4002134(7')粗型127113-25454-5994005200x4300x4700

注:1. 产量为概略通过量,按石灰石测定(水分<8%)。2. 由于给料、粒级、岩石类型和物料含水量的差异,实际结果会有差异。

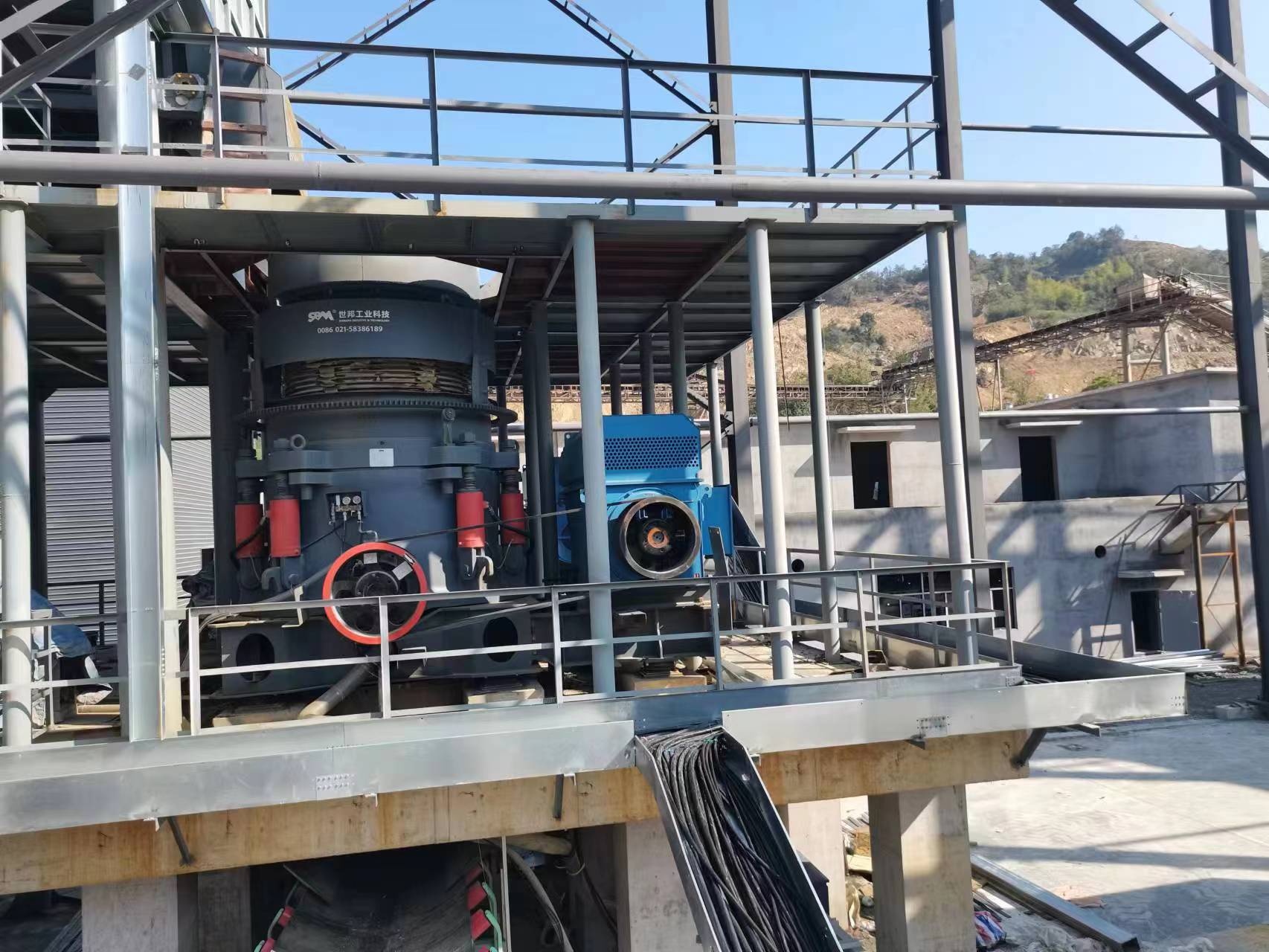

案例1

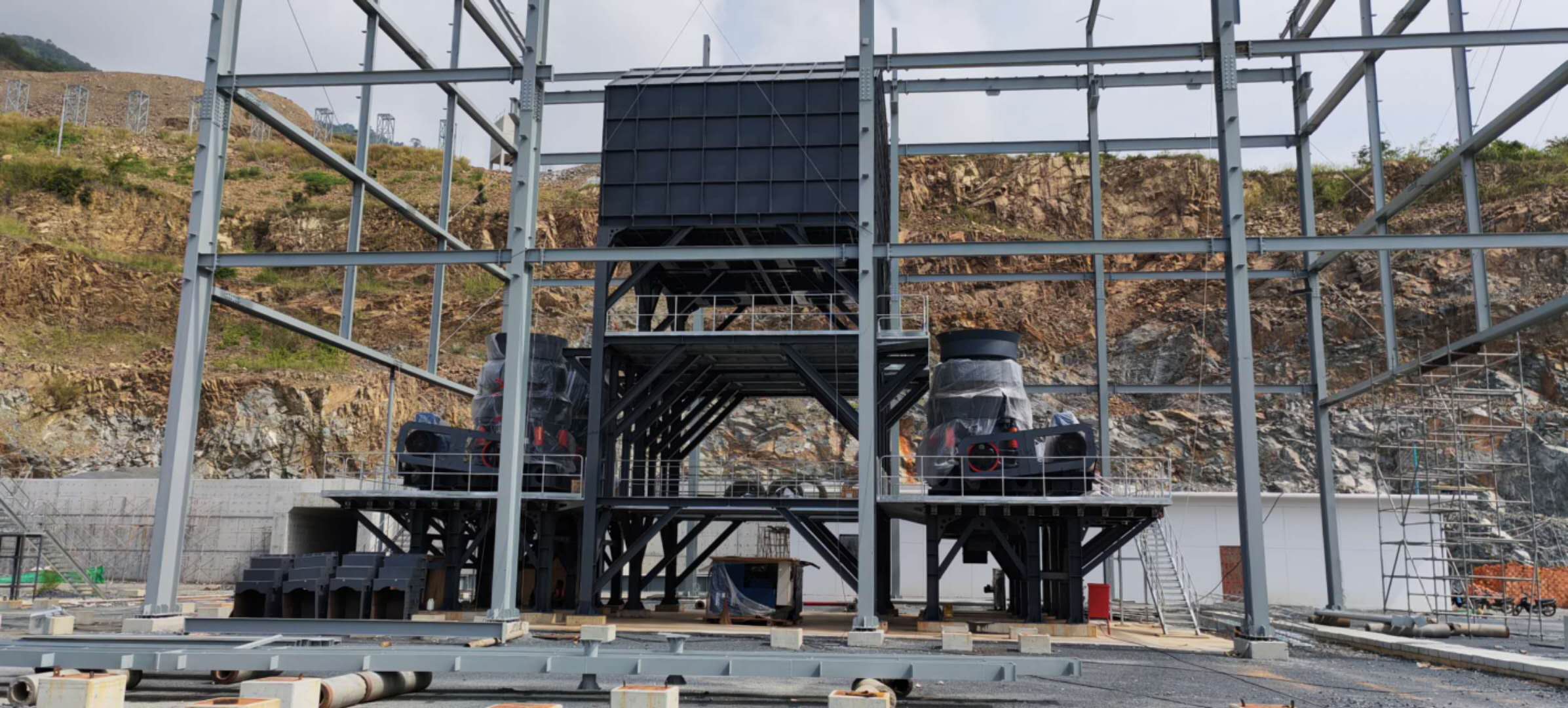

案例2

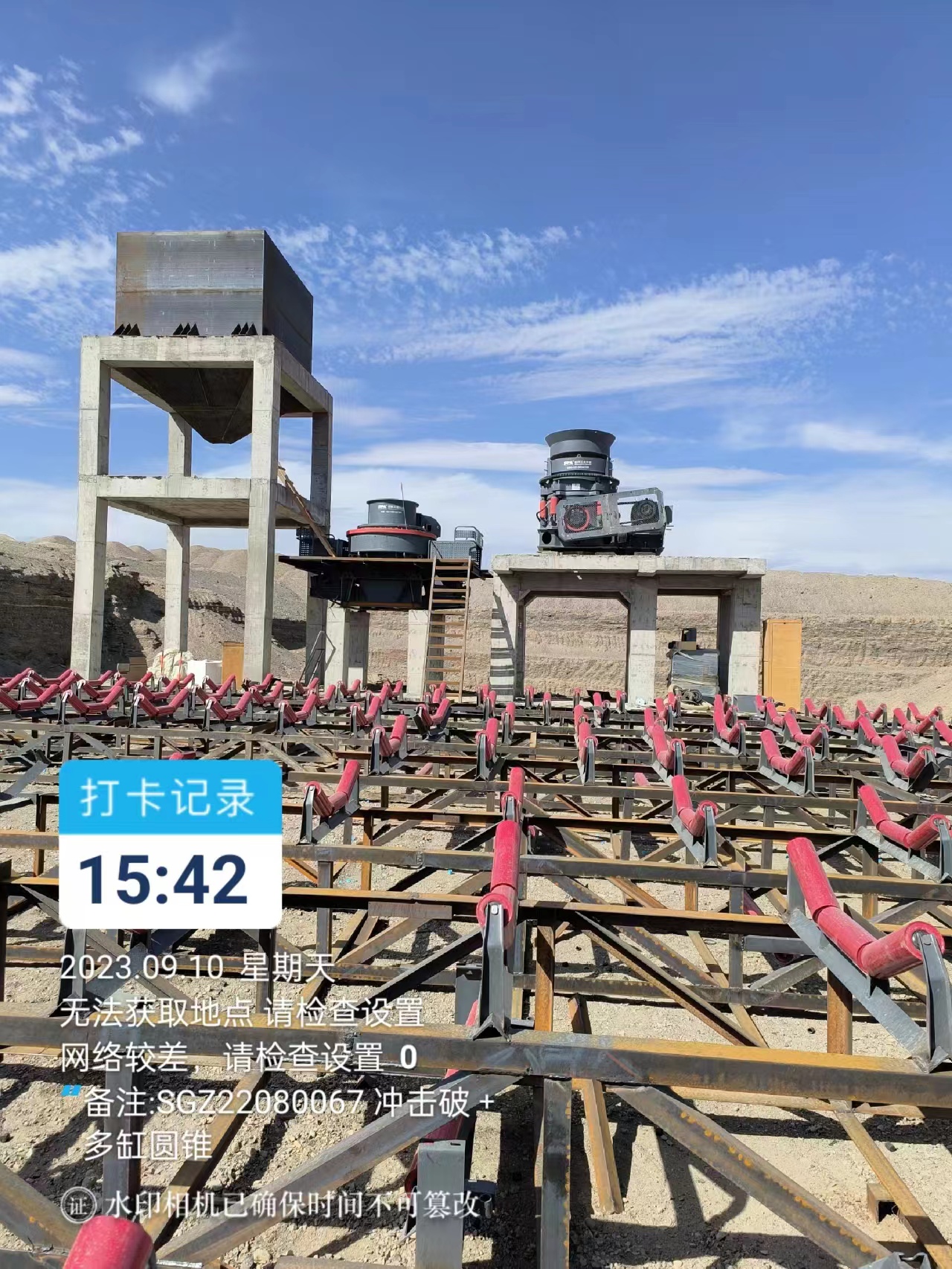

案例3
